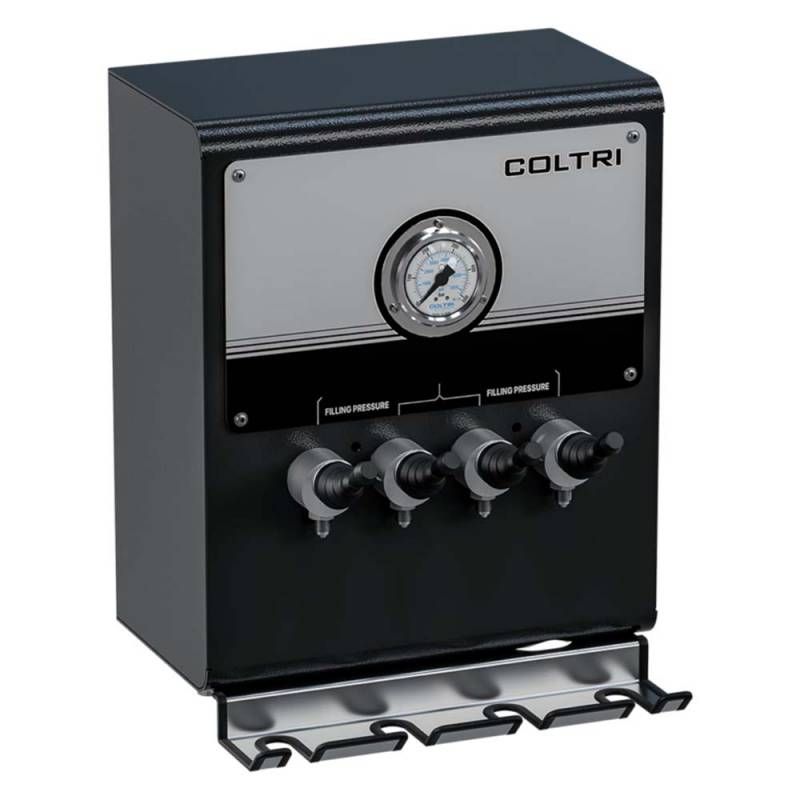

Rampe de gonflage inox à 4 vannes joystick à purge rapide

Rampe de gonflage COLTRI à 4 sorties et vannes à levier à purge rapide:

Tableau en inox, avec manomètre de pression à bain d'huile pour un bonne stabilisation de l'aiguille, et 4 sorties indépendantes.

A raccorder sur une sortie compresseur ou sur des bouteilles tampons.

Cette rampe permet le gonflage des blocs de plongée et des blocs ARI des bouteilles utilisées par les services de sécurité incendie.

Equipement comprenant

• 1 chassis en inox 304L soudé
• 1 manomètre de lecture de pression
• 4 vannes joystick de chargement rapide 3 voies (purge intégrée)
• 4 flexibles Coltri 1.2 mètres
• 4 raccords de chargement à clapet de sécurité anti-fouettement ( DIN 230 ou DIN 300). Le clapet de sécurité évite un fouettement du flexible en cas d'ouverture intempestive d'une vanne si le flexible n'est pas raccordée à un bloc de plongée.
• Raccordement entrée: raccord type Coltri ( autre raccords possibles au choix: 6S, 8S, 1/4" femelle ...)

N.B: il n'est pas possible d'utiliser un adaptateur DIN-Etrier qui viendrait se visser sur le raccord DIN 230 bars avec les raccords à clapet anti-fouettement. Si vous êtes équipé de blocs de plongée avec robinet type étrier, il faut s'orienter vers la rampe de gonflage SC000325 ou SC000329 avec robinets de conservation en bout de flexible.

Fiche technique

• Hauteur: 20 Cm
• Largeur: 60 Cm
• Profondeur: 20 Cm
• Poids: Env. 6.5 Kg
• Pression De Service: 230, 300 Ou 330 Bars
• Matière: Acier Inoxydable

Installation:

• Fixation murale par 4 vis (non fournies)
• Raccordement au compresseur ou aux tampons par liaison flexible ou par tuyauterie inox (nous consulter pour un devis de fourniture).
• Eviter de préférence d'installer la rampe dans une ambiance soumise aux chloramines. Le chlore est susceptible de former une pellicule d'oxydation de surface sur la rampe et les tubulures inox

Options:

• Flexibles de chargement sécurisés par câble anti-fouet à la place des flexibles d'origine
• Détendeur amont TEK207000 pour réguler la pression pour des tampons à 230 bars et plus + soupape de sécurité
• Sorties supplémentaires pour transformer votre rampe 4 sorties en rampe 5, 6, 7 ou 8 sorties. Dans ce cas, la 2ème sortie est une sortie avec robinet de conservation en bout de flexible.

Mise en garde:

• Cette rampe de gonflage n'est pas équipée de détendeur ni de soupape de sécurité. Elle est conçue pour être raccordée directement au compresseur ou à un rack de bouteille tampon déjà protégé par soupape de sécurité, et dont la pression de service n'excède pas la pression des blocs de plongée à remplir.
• Pour toute autre utilisation, nous pouvons vous fournir un détendeur, des manomètres et des soupapes de sécurité pour répondre à vos besoins. Nous consulter pour un chiffrage.
