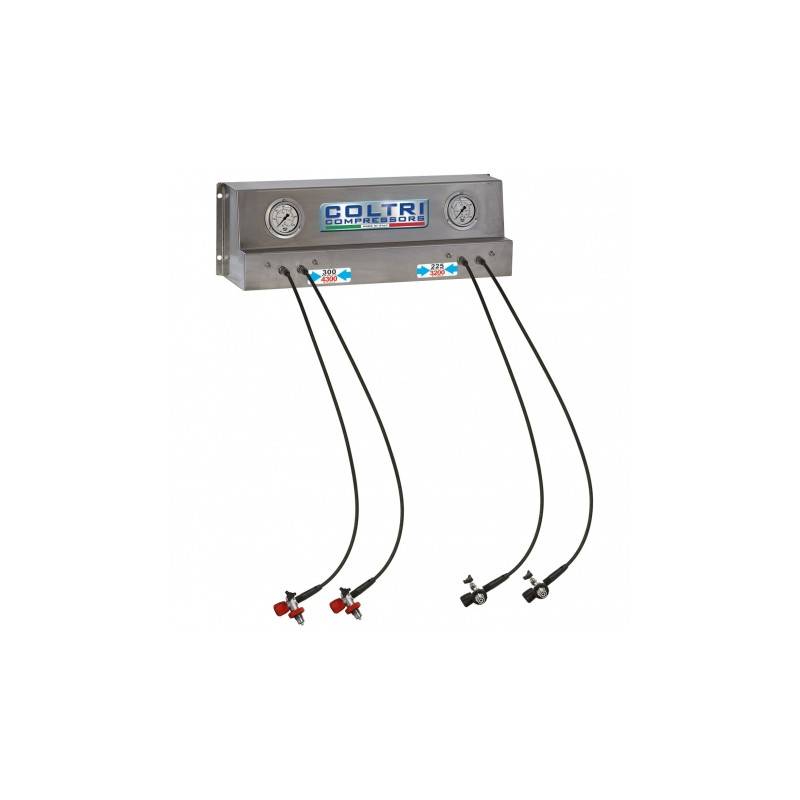

Rampe de gonflage inox régulée à 4 sorties flexibles et robinets

Rampe de gonflage COLTRI régulée par détendeur à 4 sorties flexibles et robinets

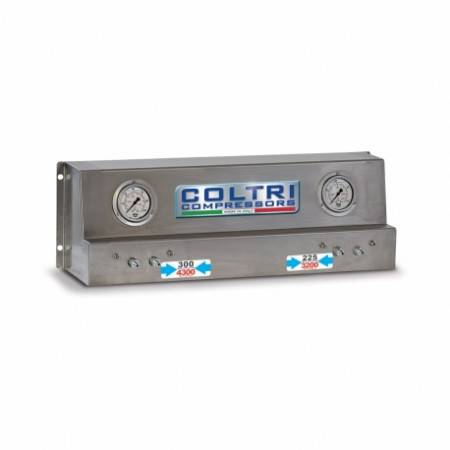

• Tableau en inox, avec manomètre de pression à bain de glycérine pour une bonne stabilisation de l'aiguille, et 4 sorties indépendantes.
• Les 2 sorties de gauche sont à la pression du réseau. C'est à dire soit la pression finale du compresseur si la rampe est raccordée directement dessus, soit la pression des tampons, soit la pression régulée par un détendeur positionné en amont de la rampe.
• Les 2 sorties de droite sont régulées par un détendeur et protégées par une soupape de sécurité et permettent un réglage de la pression entre 140 et 300 bars.
• Cette rampe permet le gonflage des blocs de plongée et des blocs ARI des bouteilles utilisées par les services de sécurité incendie.

Fiche Technique:

• Hauteur: 20 Cm
• Largeur: 60 Cm
• Profondeur: 20 Cm
• Poids: Env. 7Kg
• Matière: Acier Inoxydable

Configurations possibles:

Avec cette rampe il est ainsi possible d'avoir les configurations suivantes (à préciser à la commande):

• 2 sorties 300 bars + 2 sorties 200 ou 230 bars
• 2 sorties 230 bars + 2 sorties 200 bars
• 2 sorties 200 bars + 2 sorties 176 bars

Autres configurations possibles sur demande.

Equipement comprenant:

• 1 chassis en inox 304L soudé
• 1 détendeur réglable et verrouillable pour régler la pression des 2 sorties de droite.
• 1 soupape de sécurité pour protéger les 2 sorties de droite en cas de déréglage ou défaillance du détendeur.
• 1 manomètre de lecture de pression d'entrée ( 300 bars par exemple)
• 1 manomètre de lecture de pression sortie détendeur ( pour lire la pression régulée à 230 bars par exemple)
• 4 flexibles Coltri 1.2 mètres
• 4 robinets à fermeture et à purge individuelles, en étrier, ou en DIN 200, ou en DIN 300, ou encore en 26 x 200 Nitrox...
• Raccordement entrée: raccord type Coltri ( autre raccords possibles au choix: 6S, 8S, 1/4" femelle ...)

 Installation:

• Fixation murale par 4 vis (non fournies)
• Raccordement au compresseur ou aux tampons par liaison flexible ou par tuyauterie inox (nous consulter pour un devis de fourniture).
• Eviter de préférence d'installer la rampe dans une ambiance soumise aux chloramines. Le chlore est susceptible de former une pellicule d'oxydation de surface sur la rampe et les tubulures inox.

Options:

• Flexibles de chargement sécurisés par câble anti-fouet à la place des flexibles d'origine
• Détendeur amont TEK207000 pour réguler la pression pour des tampons à 230 bars et plus + soupape de sécurité
• Adaptateur étrier-DIN
• Sorties supplémentaires pour transformer votre rampe 4 sorties en rampe 5 à 16 sorties

Mise en garde:

Cette rampe de gonflage n'est pas équipée de soupape de sécurité pour les 2 sorties non régulées. Elle est conçue pour être raccordée directement au compresseur ou à un rack de bouteille tampon déjà protégé par soupape de sécurité, et dont la pression de service n'excède pas la pression des blocs de plongée à remplir.

Pour toute autre utilisation, nous pouvons vous fournir un détendeur externe supplémentaire, des manomètres et des soupapes de sécurité pour répondre à vos besoins. Nous consulter pour un chiffrage.
