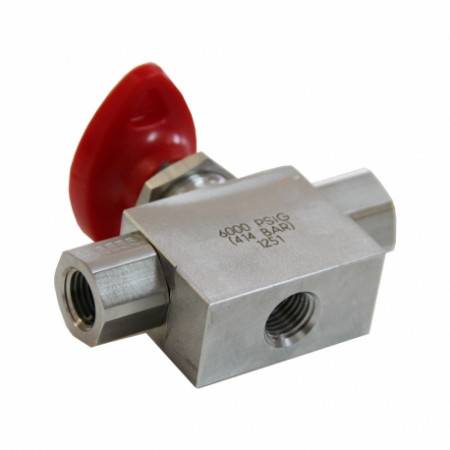

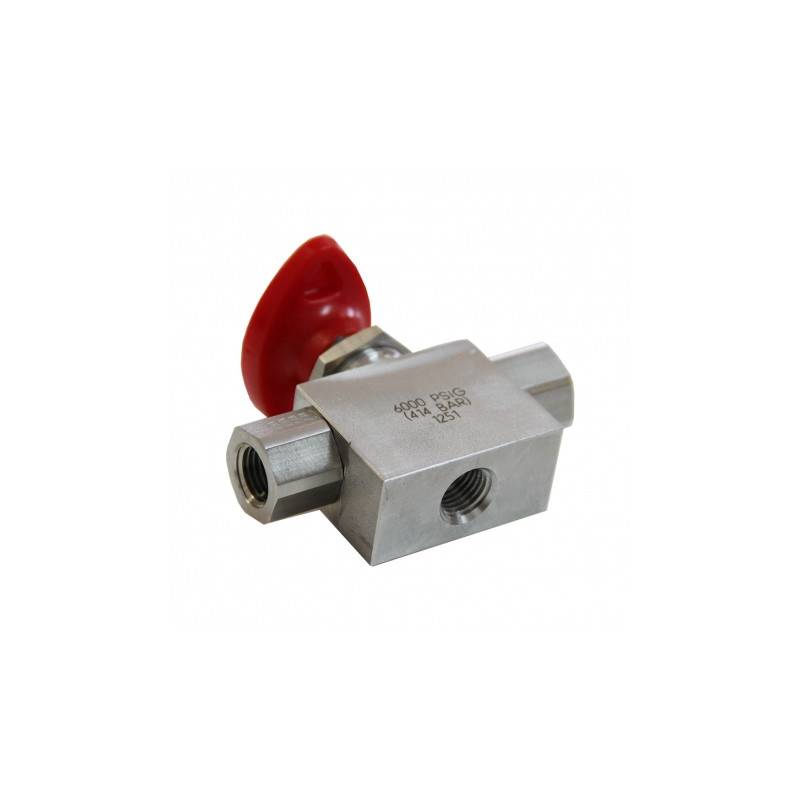

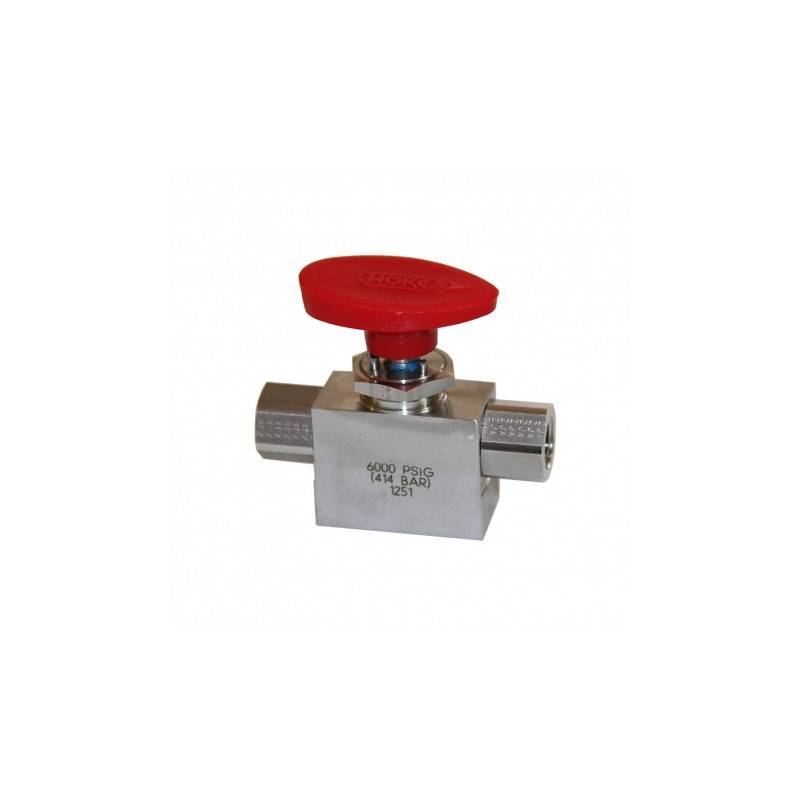

Vanne Haute Pression en Inox 316L 3 VOIES 1/4 TOUR 414 BARS

Vanne haute pression 414bar inox à boisseau sphérique 1/4 de tour 3 voies série industrielle compatible pour air et nitrox 40 %.

Cette vanne permet de dévier le débit d'une ligne vers une autre.

Caractéristiques & Avantages :

• Indication visuelle du sens de passage:  La poignée indique la position sélectionnée ou bien la position fermée (course de 180°). En position perpendiculaire, la vanne est fermée
• Joint étanche, bi-directionel : 2 sièges encapsulés en TFE associés à un boisseau poli, assurent une étanchéité optimale bidirectionnelle.
• Elimination des émissions fugitives : la garniture assure une étanchéité parfaite, avec faible couple de manoeuvre, sous vide ou haute pression
• Longue durée de vie: le boisseau flottant utilise la pression pour assurer l’étanchéité, en compensant les effets d’usure et de température.
• Montage en panneau

Caractéristiques techniques :

• Pression de service: 414 bars ( 6000 psi)
• Raccordement entrée et sortie: 1/4" NPT femelle
• Matière du corps: inox 316L
• Matière des sièges: PTFE
• Matière garniture: Nylatron
• Matière des joints: Viton
• Diamètre de passage: 4.75 mm
• CV: 0.56
• Compatible air et nitrox 40%
• Température d'utilisation: -18°C à +177°C

Dimensions :

• Longueur totale ( avec poignée): 68 mm
• Longueur  du corps:  75 mm
• Largeur : 22 mm
• Diamètre du presse étoupe : 22.6 mm
• Poids: 325 grammes

Mise en garde

Les vannes dites "hydraulique" (LEGRIS ...) qui sont conçues pour une pression de service de 300 bars à 500 bars ne sont pas adaptées à un usage pour l'air comprimé haute-pression.

Ces vannes en acier bon marché ( 30 à 100 € ) deviennent vite dures à la manipulation ou fuient rapidement, car le passage de l'air oxyde le boisseau acier et assèche la graisse.
