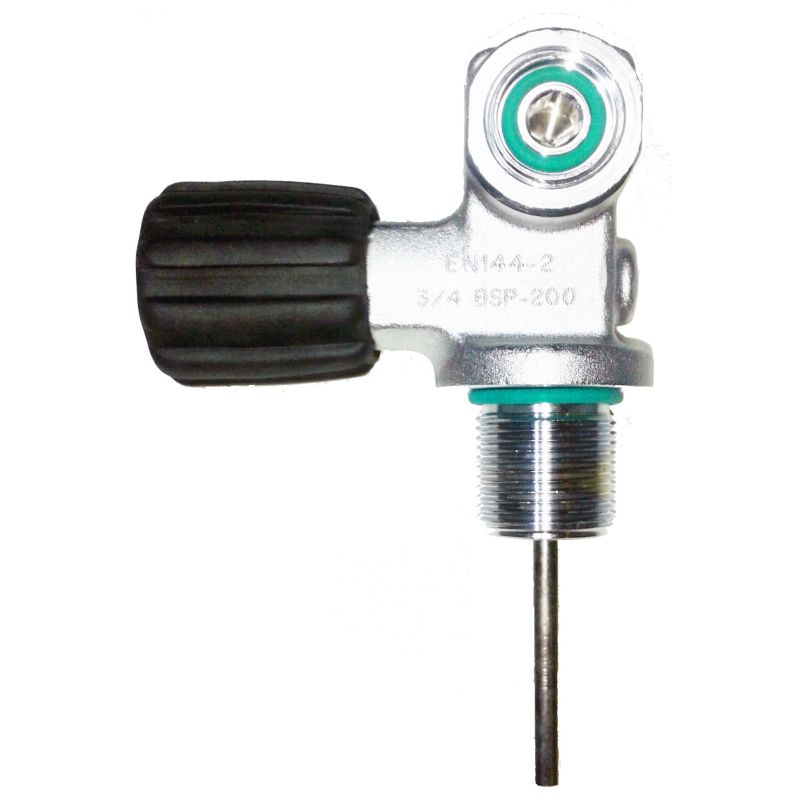

Robinet 1 sortie AIR DIN 232 bars 3/4 BSP

Robinet 1 sortie AIR DIN 232 bars 3/4 BSP

Ce robinet 232 bar au filetage 3/4 BSP est destiné au remplacement des robinetteries sur les bouteilles de plongée utilisant ce standard de filetage européen.

Les bouteilles de plongées en 3/4 BSP ont été produites par le passé avant d'être remplacées par le M25 que l'on connait aujourd'hui.

Caractéristiques techniques du robinet 232 bar 3/4 BSP

• Pression de service : 232 bar
• Sortie : DIN
• Filetage col de bouteille : 3/4 BSP (3/4 Gaz) – profil de filet 55°
• Compatibilité : blocs de plongée acier ou aluminium filetés au standard 3/4 Gaz

Compatibilité technique et prévention du risque d'incompatibilité NPSM

Ce robinet s'adresse aux propriétaires de blocs de plongée anciens

Sur le marché du remplacement, de nombreux robinets issus du standard américain 3/4 NPSM sont vendus à tort sous l'appellation "3/4 GAZ". Il est crucial d'identifier la différence de filetage pour éviter les refus d'inspection et les risques d'accident liée a une mauvaise compatibilité..

• Incompatibilité de profil : le filetage 3/4 NPSM possède un angle de filet à 60°, alors que le filetage 3/4 BSP (Gaz) présente un angle de filet à 55°. Les deux profils ne s'usinent pas sur le même pas et ne répartissent pas la pression de la même manière dans le col du bloc.

• Erreur du test à la bague d'inspection : une bague filetée de contrôle 3/4 GAZ dite « NO GO » (bague d'arrêt) peut par erreur s'insérer sur un robinet 3/4 NPSM. Cela induit en erreur l'utilisateur en créant une fausse compatibilité apparente.

• Sanction lors du contrôle TIV / Requalification : l'utilisation d'un robinet NPSM sur un fût 3/4 GAZ ou la détection d'un filetage non conforme à l'aide des jauges d'inspection entraîne le refus systématique et immédiat du bloc lors de la visite TIV ou lors des épreuves de requalification périodique

Source FFESSM CTD69
