Compresseur COLTRI MCH13/ MCH16/MCH21/MCH23 et ERGO TPS 400V Triphasé

Compresseurs de plongée COLTRI ERGO 14.1m3/h à 22.8m3/h

  • Compresseur H.P COLTRI ERGO TPS MCH 13-ET (14.1 m3/h)
  • Compresseur H.P COLTRI ERGO TPS MCH 16-ET (18.9 m3/h)
  • Compresseur H.P COLTRI ERGO TPS MCH 21-ET (20.7 m3/h)
  • Compresseur H.P COLTRI ERGO TPS MCH 23-ET (22.8 m3/h)

Moteur électrique Triphasé - nombreuses options.



Paiements 100% sécurisés
Expédition
Frais de port gratuit A partir de 89€ pour la France* *Voir conditions
Retour et échange de produit 14 jours pour changer d'avis
Support 24 / 7 Retour client 24 / 7 assuré
Paiement 100% sécurisé Par CB, Virement, PayPal ou chèque
Compresseur COLTRI MCH13/ MCH16/MCH21/MCH23 et ERGO TPS 400V Triphasé

Compresseur COLTRI MCH 13/MCH16/MCH21/MCH23 ET ERGO TPS

La gamme ERGO TPS - Tropical Plus a été pensée pour répondre à la problématique suivante: un compresseur sans compromis pour les utilisations intensives, les ambiances chaudes (local mal ventilé ou pays tropicaux), un refroidissement surdimensionné et des systèmes de contrôles permettant le suivi efficace du fonctionnement du compresseur. Équipée de 2 sorties flexibles de gonflage en façade, de manomètres inter-étage, d'une sécurité de niveau d'huile et de température d'air de ventilation, d'un détecteur de sens de rotation, un moteur d'entrainement, un bloc de compression robuste avec pompe à huile et filtre à huile, des purges automatiques et une armoire électrique gérant l'arrêt automatique du compresseur.

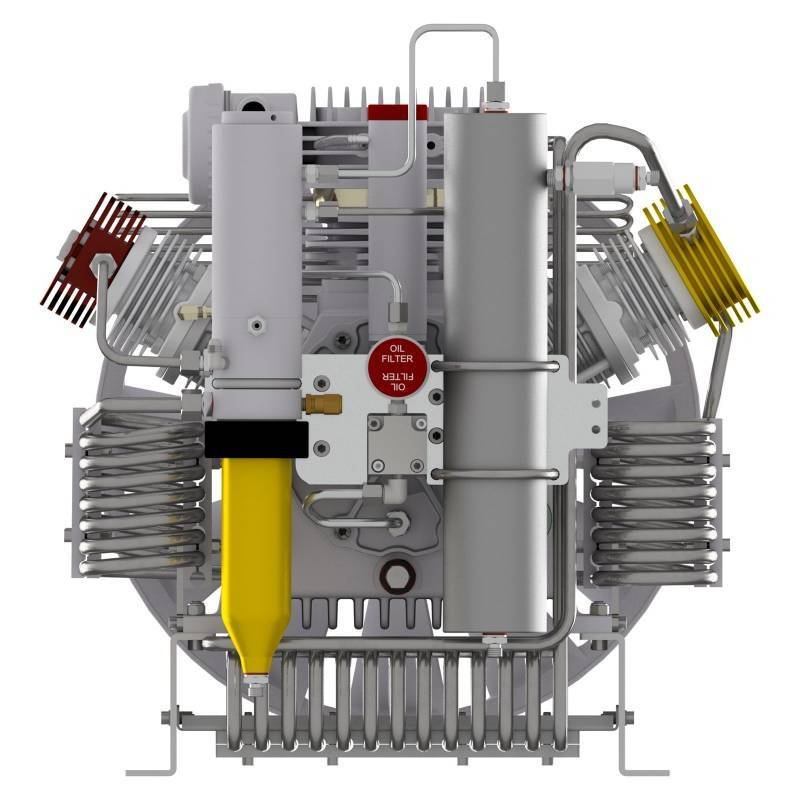

La gamme ERGO TPS MARK III est équipée du bloc de compression MCH16 ou MCH23 TROPICAL PLUS SUPERDRY développé par COLTRI depuis 2010 et constamment amélioré pour répondre aux exigences de performance, de qualité d'air et de robustesse, requises pour une utilisation dans les conditions les plus sévères.

Un bloc compresseur éprouvé !

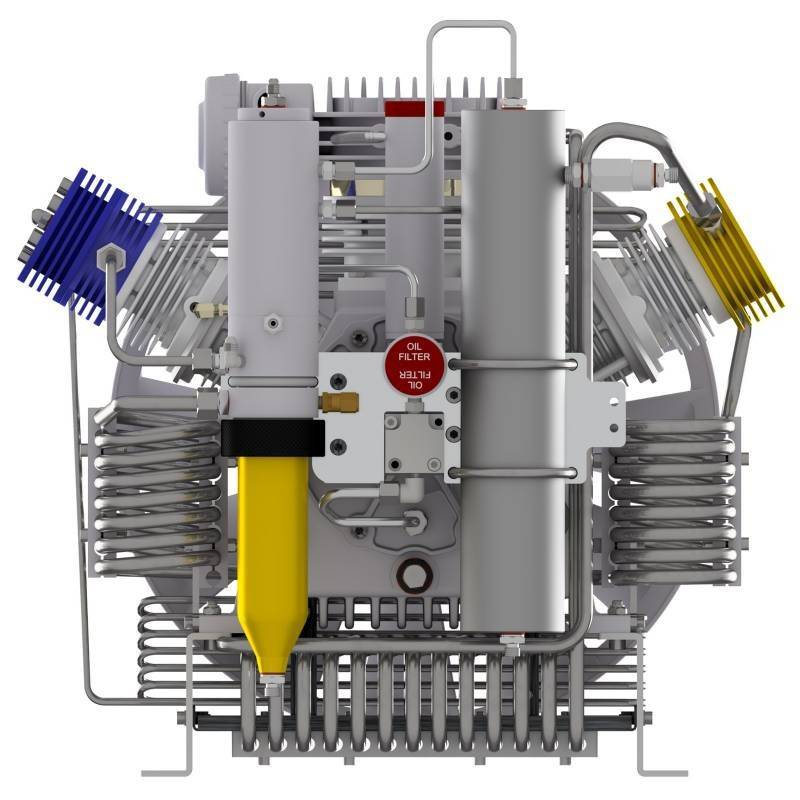

Le bloc MCH16-TROPICAL-PLUS-V5 SUPERDRY est conçu pour durer. Il a été testé dans les conditions les plus extrêmes des milliers de fois dans le monde.

Adopté par les managers des plus grands centres de plongée en Europe, en Egypte, aux Antilles, en Polynésie et en Asie pour sa fiabilité et sa facilité d'entretien.

Plus de 90000 machines en fonctionnement dans les services sécurité d'incendie et secours en Europe, en Amérique du Nord et en Asie, il est capable d'assurer des taux de charge important à des pressions de services allant de 330 bars jusqu'à 420 bars de pression de service.

Les blocs MCH16-TROPICAL-PLUS-V5 SUPERDRY sont également embarqués sur les navires de marine marchande et militaire pour répondre aux besoins des service sécurité à bord et des plongeurs.

Éprouvé dans les secteurs de l'industrie sidérurgique, automobile, plasturgie et pétrochimie pour répondre aux besoins de production dans des conditions sévères d'utilisation, il permet de répondre aux besoins des process industriels spécifiques.

En service sur les terrains d'opérations militaires de nombreuses armées dans le monde, sa robustesse et sa fiabilité en ont fait un des critères de sélection de l'armée française lors du renouvellement de son parc machine avec 150 compresseurs dispatchés sur les différents théâtres d'opération dans le monde.

Qualité du bloc de compression

Le bloc de compression MCH16-TROPICAL-PLUS-V5 SUPERDRY est conçu pour les applications professionnelles. C'est le composant essentiel de la machine sur lequel COLTRI n'a rien laissé au hasard.

Tous les matériaux sont usinés dans des alliages légers à haute performance énergétique permettant une fiabilité accrue.

Les cylindres rectifiés ont subis un traitement de nitruration ionique ce qui permet d'obtenir une dureté élevée de la surface favorisant une haute résistance à l'usure, au frottement, à l’abrasion et au grippage.

Le vilebrequin est monté sur des roulements robustes de chez SKF garantissant une longue durée de vie du bloc même par forte température.

La pompe à huile à engrenage basse pression et le filtre à huile permettent un fonctionnement dans des conditions sévères de température de fonctionnement.

Le bloc est peint avec une peinture spéciale permettant une excellente dissipation de la chaleur tout en assurant sa protection contre les agressions extérieures en atmosphères salines. La peinture permet un entretien plus aisé lors du nettoyage des serpentins de refroidissement.

Les serpentins de refroidissement inter-étage en acier inoxydable 316L sont surdimensionnés en longueur (2 mètres de plus en moyenne sur chaque étage) et en diamètre (diamètre 12mm au lieu de 10mm sur le 1er et 2ème étage) pour assurer un refroidissement optimal et permettre une autonomie accrue des cartouches de filtration.

En plus des séparateurs sur le 2ème et le 3ème étage, un séparateur cyclonique est adapté de série dès le 1er étage pour éliminer un maximum d'humidité dès la sortie du 1er étage.

Le bloc COLTRI MCH16-TROPICAL PLUS SUPERDRY est conçu pour comprimer les mélanges d'air et de NITROX jusqu'à 40% d'Oxygène.

Un châssis compact !

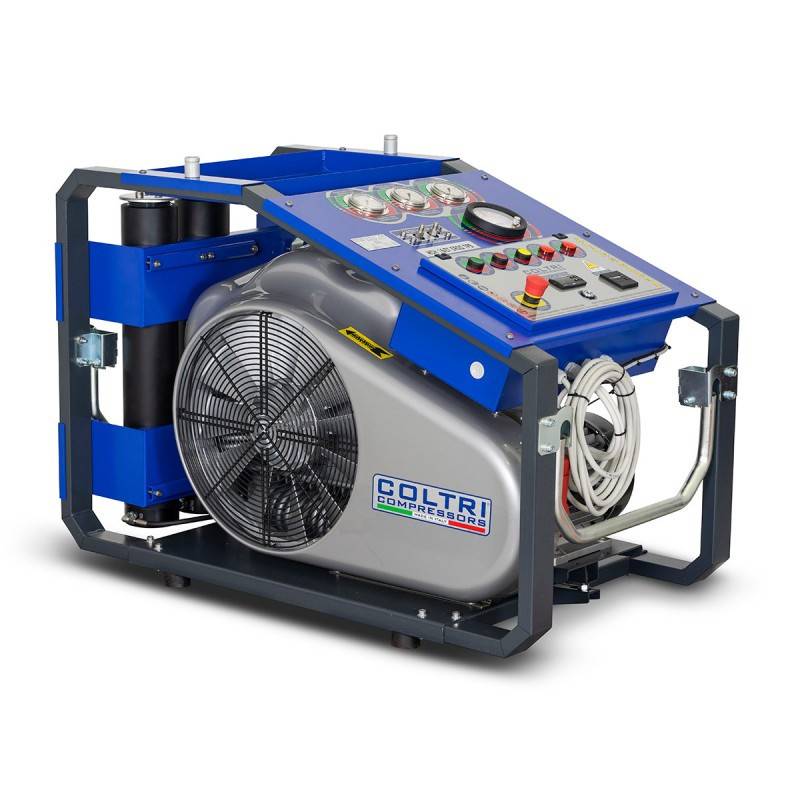

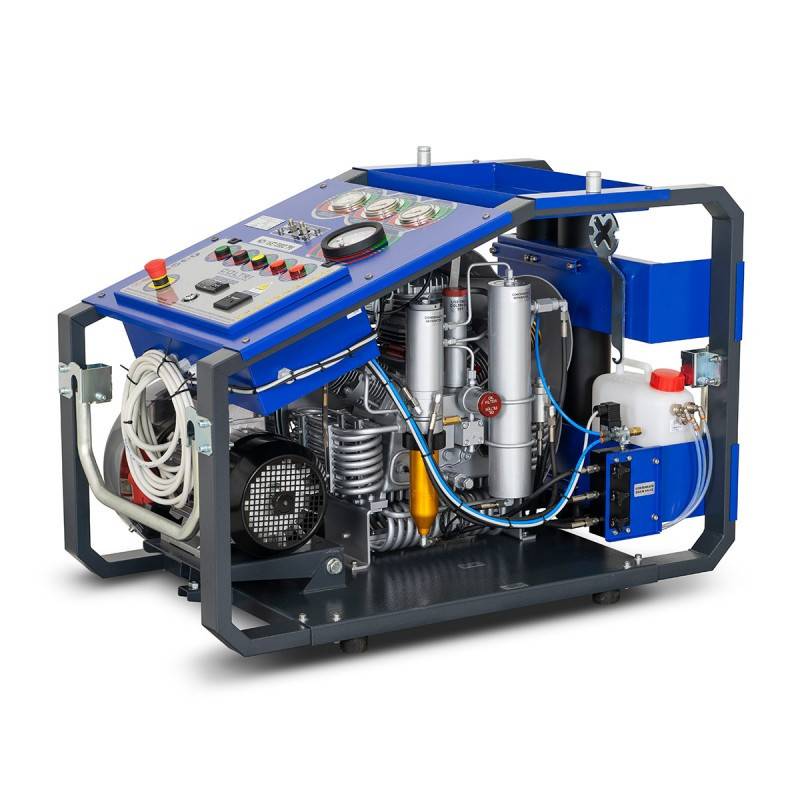

Le châssis mécano soudé de la gamme ERGO TPS permet de favoriser un bon flux de refroidissement et protège l'utilisateur. Le châssis intègre l'armoire électrique, les manomètres sur les 3 étages, la sécurité de niveau d'huile, la sécurité de température d'air de ventilation, le détecteur de sens de rotation, le moteur électrique, le bloc de compression le système de purge automatique et d'arrêt automatique ainsi que le système de filtration. La peinture en résine époxy poudrée permet une protection efficace dans les environnements hostiles. Les poignées de transport escamotables permettent un transport aisé pour les applications mobiles.

Un système de contrôle simple et fiable !

Afin d'optimiser la fiabilité de la machine dans tous les environnements (chaleur, humidité, ambiance saline, orages, froid ...) COLTRI a fait le choix de renoncer au contrôle du système par platine électronique de série. L'ensemble de la machine est donc contrôlé par un système de relayage électromécanique traditionnel. Après des années de service, un éventuel composant défaillant peut être remplacé localement sans délai et sans contraintes liées au coût de remplacement et au paramétrage des cartes électroniques.

Le pressostat d'arrêt du compresseur accessible en façade permet une modification rapide de la plage de pression en cas de besoin de gonflage à des pressions plus basses.

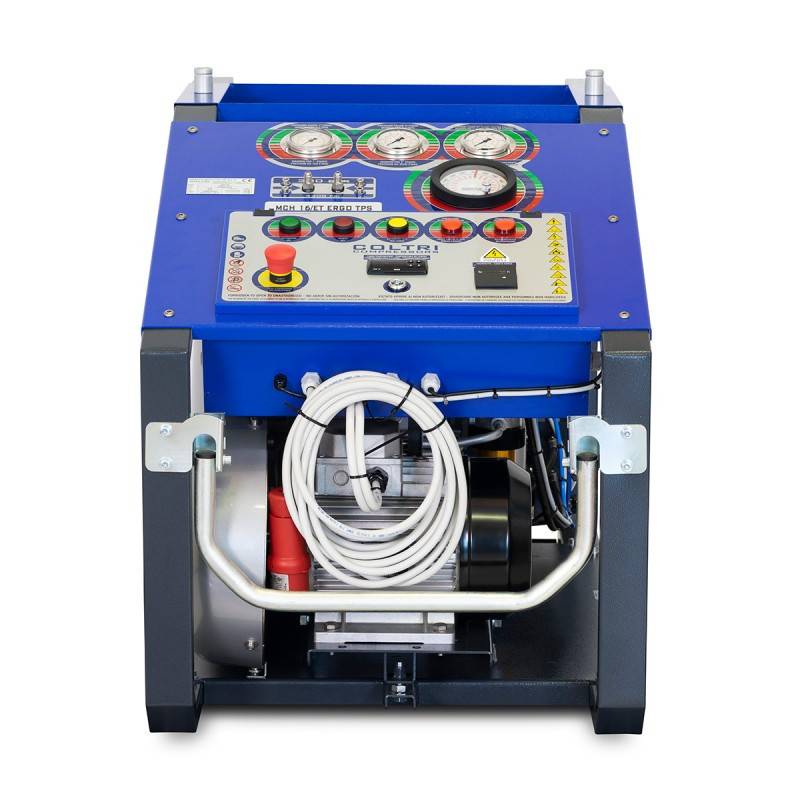

Les manomètres de lecture de pression sur les 3 étages permettent un suivi précis du fonctionnement de la machine

Le détecteur de sens de rotation empêche tout fonctionnement de la machine si, suite à une problème sur le réseau électrique, les phases sont inversées. La machine est donc protégée des risques de rotation inverse et des problèmes de refroidissement qu'ils engendrent.

La sécurité de niveau d'huile et la sécurité de température d'air de ventilation permet d'assurer un fonctionnement fiable de la machine même lorsque l'utilisateur n'est pas à coté du compresseur.

Un système de purges automatiques performant et respectueux de l'environnement !

Le système de purge automatique qui équipe le compresseur est silencieux et performant. Sa temporisation réglable permet d'adapter la fréquence de purge en fonction du taux d'hygrométrie ambiant.

Le bloc de purge est conçu pour consommer un minimum d'air lors de l'évacuation des condensats afin de préserver les performances de débit.

Le système de purge automatique est équipé d'un système de récupération des condensats munis de silencieux. Il évite les rejets des résidus huileux dans l'environnement.

Une filtration pour un air de qualité Respirable !

Le compresseur de la gamme ERGO TPS est équipé de plusieurs systèmes de filtration permettant d'assurer une qualité d'air conforme aux exigences de la norme EN 12021:2014.

Le bloc compresseur est équipé de séparateurs cycloniques sur le 2ème et le 3ème étage et une double serpentin de refroidissement sur le 1er étage pour favoriser la condensation et le refroidissement.

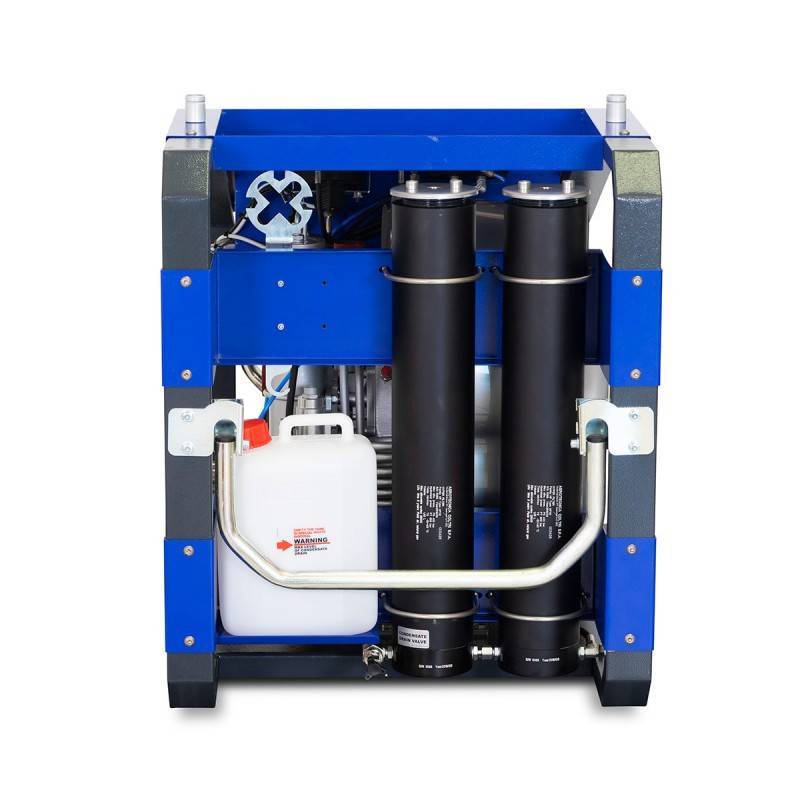

La filtration finale HYPERFILTRE de 3L (2 corps de filtres de 1.5L de volume) assure une filtration de l'huile, des odeurs et de l'eau jusqu'à un point de rosée de -60°C. Pour minimiser les coûts d'entretiens pour les centres de plongée, les cartouches ont la possibilité d'être rechargée directement par l'utilisateur en utilisant du tamis moléculaire et du charbon actif COLTRI emballé sous vide en usine sous atmosphère contrôlée permettant une qualité d'air sans compromis et des coûts divisés par 4.

Fiche technique :

  • Hauteur: 77 Cm
  • Largeur: 112 Cm
  • Profondeur: 63 Cm
  • Pression De Service: 230, 300 Ou 330 Bars
  • Énergie: Electrique Triphasé
  • Intensité Sonore En DB(A) À 1m: 75
  • Utilisation Compresseur: Professionnel Et Associatif
  • Détecteur Sens De Rotation: OUI
  • Thermostat T°C Et Capteur Niveau D'huile OUI
  • Usage Ambiance Tropicale Ou Local Mal Ventilé: OUI
  • Compatible Nitrox 40%: OUI
  • Purges Automatiques: OUI
  • Arrêt Automatique: OUI
  • Filtration Rechargeable: OUI
  • Manomètres Inter-Étages: OUI
  • Filtration PRESEC-SECURUS: EN OPTION
  • Pompe À Huile Et Filtre À Huile: OUI
  • Séparateur Supplémentaire Entre 1er Et 2ème Étage: OUI
  • Nombre De Sorties Flexibles Avec Robinet: 2
  • Mobilité Du Compresseur: Fixe

Équipement:

  • Purges automatiques et arrêt automatique
  • Armoire électrique de démarrage avec arrêt d'urgence et compteur horaire
  • Sécurité niveau d'huile
  • Sécurité température d'air de ventilation
  • Manomètres de lecture de pression sur les 3 étages
  • Double serpentin de refroidissement sur 1er étage
  • Séparateur eau et huile 2ème étage
  • Séparateur eau et huile 3ème étage
  • Séparateur supplémentaire MAXIFILTRE sur 3ème étage
  • Soupapes de sécurité 1er, 2ème, 3ème étage
  • Pompe à huile et filtre à huile sur le bloc MARK III
  • Serpentins de refroidissement allongés et surdimensionnés en diamètre pour un meilleur refroidissement.
  • Double filtration HYPERFILTRE avec cartouches reconditionnables
  • 2 sorties flexibles en façade avec robinet de gonflage DIN ou ETRIER

Equipement optionnel:

  • Système de détection de saturation de cartouche PRESEC
  • 1 à 2 sorties supplémentaires pour passer jusqu'à 4 sorties en façade.

GROUPE DE COMPRESSION

MCH 13

MCH 16

MCH 21

MCH 23

Référence

SC002003/TPS (230V-50Hz)
SC002004/TPS (230V-60Hz)

SC002005/TPS (400V-50Hz)
SC002006/TPS (440V-60Hz)

SC002007/TPS (230V-50Hz)
SC002008/TPS (230V-60Hz)

SC002009/TPS (400V-50Hz)
SC002010/TPS (440V-60Hz)

SC002011/TPS (230V-50Hz)
SC002012/TPS (230V-60Hz)

SC002013/TPS 400V-50Hz)
SC002014/TPS (440V-60Hz)

SC002015/TPS (230V-50Hz)
SC002016/TPS (230V-60Hz)

SC002017/TPS 400V-50Hz)
SC002018/TPS (440V-60Hz)

DEBIT

235 l/min - 14,1 m³/h

315 l/min - 18,9 m³/h

345 l/min - 20,7 m³/h

380 l/min - 22.8 m³/h

MOTEUR

ÉLECTRIQUE TRIPHASÉ

ÉLECTRIQUE TRIPHASÉ

ÉLECTRIQUE TRIPHASÉ

ÉLECTRIQUE TRIPHASÉ

PRESSION DE SERVICE

232 - 330 bar / 3 300 - 4 700 psig

232 - 330 bar / 3 300 - 4 700 psig

232 - 330 bar / 3 300 - 4 700 psig

232 - 330 bar / 3 300 - 4 700 psig

PUISSANCE

4 Kw (230/400 V - 50/60 Hz)
(440/480 V - 60 Hz)

5,5 Kw (230/400 V - 50/60 Hz)
(440/480 V - 60 Hz)

7,5 Kw (230/400 V - 50/60 Hz)
(440/480 V - 60 Hz)

7,5 Kw (230/400 V - 50/60 Hz)
(440/480 V - 60 Hz)

DIMENSIONS (L x H x P)

112 x 77 x 63 cm

112 x 77 x 63 cm

112 x 77 x 63 cm

112 x 77 x 63 cm

POIDS NET ENV.

154 Kg

164 Kg

184 Kg

184 Kg

NIVEAU DE PUISSANCE

ACOUSTIQUE LpA

80,7 dB

82,3 dB

83 dB

83 dB
